Lufttrykk

Spurt 8:23 - 3.4.2024 av SunnfjordAutomasjon|Siste svar 14:16 - 7.8.2024 av Børge Holm-Wennberg

SunnfjordAutomasjon

Hei! Er det noen som har et godt eksempel på hvor mye luft som må til for å oppnå feks 10bar i en 1000l tank? Skal forklare en lærling litt om pneumatikk, og synes at jeg selv lærte noe på skolen om "hvis du fyller en fotballbane med 1høydemeter luft" vil det utgjøre blabla. For å forstå hvor stor kraft som vil ut dersom en trykklufttank sprekker feks.

Helpful answer marked by forum leaderLøst

Svar (1)

Børge Holm-Wennberg

Postet 14:16 - 7.8.2024

Det er egentlig ganske enkelt:


(volum tank x trykk) = volum luft

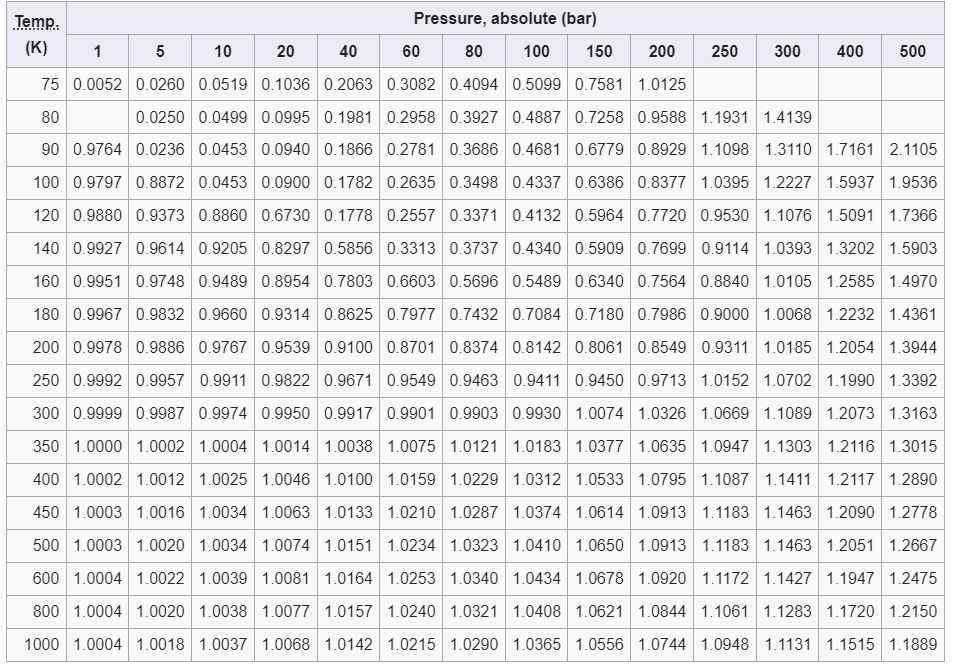

Men luft kan oppføre seg litt merkelig under høyt trykk, derfor må vi også vite temperaturen på lufta, og lete litt i en tabell (se bilde eller link):


https://en.wikipedia.org/wiki/...


1. I et gitt eksempel, si at lufta er 25C, dette tilsvarer 298.15 Kelvin, som vi kan runde opp til 300 Kelvin.


2. I tabellen lenket ovenfor leter vi oss nedover til vi finner riktig temperatur (K), søker i tabellen bortover til vi finner riktig trykk (10 bar) og finner at den spesifikke kompressabiliteten til luft ved 300K og 10 bar er 0.9974.


3. Vi bruker en ny formel:


(volum tank x trykk) / spesifikk kompressabilitet


(1000 liter x 10 bar) / 0.9974 = 10026 liter luft


I tillegg må man alltid medregne en sikkerhetsmargin!
